Trik perbaiki TV yang tidak mau start

Jumpa lagi kali ini saya jumpai kembali TV merk LG 29 " yang tidak mau start sedangkan lampu standbye nyala merah seharusnya bila kita menekan remot power lampu akan berubah hijau atau langsung hidup.coba cek remote bagus.coba pencet tombol chanel dipanel tv tetep mati.bongkar tv nya ah...buka box tv uih...debu memenuhi PCB.ini biasa tv lama...pertama bersihkan seluruh PCB-tabung dan box.sudah oke langsung balikan mesin TV nya dan kembali kita bersihkan dengan kuas yang agak kasar terus dikasih Thiner dan bersihkan sampai titik-titik solderan kelihatan.nah biasanya TV tua banyak solderan yang kendor akibat panas arus listrik pertama kita solder bagian regulator terus dilanjut ke bagian blok Horizontal lihat gambar dibawah ini:

caba kita pasang seperti semula kecuali box semua di rapihakn jauhkan peralatan seperti obeng tang dll untuk menghindari konsleting.coba hidupkan lagi tekan power diremotenya.tetap tidak mau hidup kalau
standbye nyala bagian regulator biasanya bagus saya cek bagian IC horizontal langsung saya buka dan setelah
saya cek ternyata IC horizontal shot.langsung saya ganti dan beberapa elco di sekitar IC juga saya ganti.dan saya coba pasang seperti semula.TV dihidupkan dengan menekan power di remote dan Alhamdulillah tv ini hidup normal lagi.dan sampai sekarang sekarang belum konplain mudah-mudahan awet.oke sampai disini semoga postingan ini dapat membantu terutama bagi teknisi yang menjumpai masalah seperti di atas silahkan di coba bagi anda juga silahkan cara ini di coba tapi kalau takut serahkan ke bengkel saja.
Bila da pertanyaan seputar electronik silahkan komentar sebisa saya akan saya bantu

Tips mengukur Tabung CRT

Bagi anda yang suka electro sekedar ingin tau atau ingi mengecek tabung CRT.saya coba posting

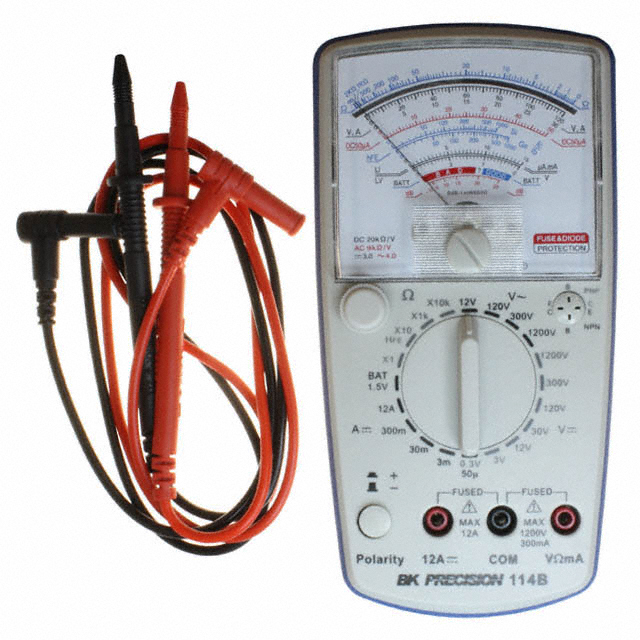

terlebihdulu kita siapkan peralatannya yaitu Avo meter(tester) dan Travo 6 volt DC/AC sama saja

LIHAT GAMBAR

Kedua kita praktekan untuk mengukur tabung kita pakai multitester dengan skala X1k, kabel merah kita hubungkan ke katoda.kabel hitam kita hubungkan Gird yang lebi jelasya liat gambar dibawah:

Kalau tabung bagus jarum multitester akan bergerak menuju angka resistansi sekitar 10k.tapi apa bila tabung mengalami kerusakan atau lemah maka nilai resistansinya akan besar atau bahkan jarum multitester tidak bergerak sama sekali.demikian semoga postingan ini dapat membantu silahkan tinggalkan komentar bila anda menemui kendala dengan alat elektronik anda Insya Allah saya akan menjawab dan akan saya beikan/carikan solusinya salam sahabat...

TIPS PERBAIKI TV LAYAR MELAT (HORIZONTAL)

Untuk pertama kalinya saya coba share tentang perbaikan telavisi,mudah mudahan dapat membantu

banyak kerusakan sebenarnya yang saya temui dalam Perbaikan televisi

namanya electronic apapun merknya pasti satu saat ada rusaknya.

nah bagi yang punya TV melat istilah bengelnya (semaunya dasar bengkel ha.ha.ha.ha....)

Kerusakan misalnya pada layar tampak garis horizontal kira-kira 3-5 inc lihat gambar.

disini kita ambil intinya tidak pake berbelit-belit ini menurut pengalaman saya.

Pertama Solder semua bagian Vertical.lalu bersihkan dengan tiner pake kuas yang kasar maksudnya agar Solderan yang lepas bisa terlihat.solder ulang kalau ada solderan yang masih renggang.pasang lagi semua komponen,dan coba hidupkan kalau masih rusak,ganti IC Verticalnya dan elco disekitar IC tersebut.

coba hidupkan TV anda.biasanya langsung hidup

memang tidak menutup kemungkinan ada komponen lain yang rusak seperti Isolator atau Resistor yang putus sehingga tidak ada tegangan ke Vertical.

tapi yang saya alami berkali-kali langkah ini berhasil.

selamat mencoba semoga bermanfa'at...

Dan selanjutnya kerusakan yang lain akan saya share nanti.

bila ada pertanyaan tulis komentar sebisanya akan saya jawab.

TIPS PERBAIKI TOMBOL PANEL TV

Haloo...jumpa lagi dengan saya,kali ini masalah datang dari TV tetangga gara-gara remot TV nya hancur di lempar anaknya yang masih kecil lah..kan ada tombol di TV sebagai alternatif kedua untuk  memindah ataupun membesarkan-kecilkan volume setelah saya cek ternyata tombolnya keras dan susah untuk ganti chanel apalagi untuk mengecilkan volume total rusak.alias tidak berpungsi pantesan ke saya minta di benerin.(dasar bengkel ngaco aja)oke...langkah pertama saya buka box TV dan langsung menuju sasaran yaitu tombol swit:

saya tidak mau ambil resiko langsung kelima swit itu saya ganti dengan yang baru harganya murah ko..setelah smua beres TV saya hidupkan dan saya coba tekan  atu persatu tombol swit paneldan Allhamdulillah semua normal.tinggal remotnya yang minta sekalian di perbaiki pertama saya buka dan tanpa babibu lagi saya ganti led yang nempel paling atas di PCB remot

terus saya pasang lagi dan setelah semua saya rapihkan seperti semula tinggal remot saya belum coba PD abis nih....(bukan PD kalo rapih jajalnya enak soalnya menjajal dalam kondisi acak-acakan,pas di hidupkan takut ada yang konslet kan tambah berabe mending bongkar pasang daripada benerin yang konslet) dan sambil duduk saya oprasikan remot semua jrengggg....Alhamdullilah normal..udah jam 1 malam nih...besok harus ngerjain beberapa TV lagi nanti saya bagi ilmunya kalau sudah kelardemikian secuil pengalaman bengkel TV yang terasa mumet tapi asyik...

kalau ada pertanyaan seputar TV Coment saja ok sampai jumpa

HP Not Charging

• Jika pada layar ponsel anda muncul pesan "Not Charging" atau ponsel melakukan proses isi ulang (charging) tetapi indikator isi ulang berjalan tanpa mengisi battery atau melakukan proses isi ulang (charging) tetapi indikator isi ulang diam saja maka bisa dipastikan IC Charge-nya yang rusak. Gantilah dengan IC Charge yang baru
• Ponsel sudah selesai diisi ulang (battery full), tetapi indikator isi ulang tetap jalan terus, maka IC Power-nya yang rusak. Gantilah dengan IC Power yang baru
• Ponsel sedang tidak dalam keadaan diisi ulang (charge), tetapi indikator isi ulang jalan terus, maka software (SW) yang rusak. Lakukan program ulang  pada ponsel dengan versi yang sama.
• Ponsel setiap akan dilakukan proses isi ulang (charge) selalu mati, maka IC Charge atau IC Power yang rusak. Lakukan pemeriksaan dan pengujian lebih lanjut pada ponsel untuk menentukan apakah IC Charge atau IC Power yang rusak lalu gantilah IC Charge atau IC Power yang rusak tersebut.
• Setelah mengisi ulang (charge) ponsel dengan charger, ada kebocoran listrik sebelum tombol power-on ditekan, ketika anda menekan tombol power-on, ponsel tidak menyala. Penyebab masalah itu adalah kebocoran listrik pada kapasitas power suplai. Sasarannya tetap IC Power, IC UI, IC PA yang terhubung dengan tegangan batteryt VBATT, unit-unit yang sering rusak dan dapat memunculkan permasalahan adalah IC Power, IC UI. Karena IC Power merupakan BGA, yaitu IC yang terintegrasi, maka metode yang biasanya dilakukan adalah melepaskan IC UI, kemudian mengisi ulang ( charge) kembali ponsel, perhatikan apakah ada kobocoran listrik. Jika tidak, berarti IC UI rusak; jika ada, berarti IC Power yang rusak. Permasalahan selesai, setelah dilakukan penggantian IC tersebut di atas.
• Kita mengisi ulang (charge) ponsel, kemudian tekan tombol ON, tetapi ponsel tidak menyala, tidak ada arus listrik yang masuk ke ponsel. Jika demikian maka lakukan pengukuran pada R224, jika kedua ujungnya tidak mempunyai tegangan VBAT 3,2 V, berarti IC Power rusak atau ada penyolderan yang kurang baik pada IC power. Gantilah IC Power yang rusak atau lakukan penyolderan ulang pada IC Power
• Cobalah dengan cara flash ulang ponsel anda

Tips Hp terendam air

Problem: Dengan tanpa sengaja ponsel kita terkena air atau terendam air lalu ponsel kita mati, saat kita mencoba untuk menyalakan kembali ponsel kita tetapi ponsel kita tidak mau nyala sama sekali.
Prosedur perbaikan:

Kita tidak boleh langsung menggunakan power supply dalam memeriksa dan menguji ponsel. Sebab mempunyai resiko hubungan pendek antar komponen ataupun modul dalam ponsel dengan mediator air tersebut sebagai penghantar

Namun ponsel terlebih dahulu harus dikeringkan dari segala air yang masuk ke dalam ponsel, bisa dengan cara-cara sebagai berikut : ponsel dibongkar lalu dijemur, ponsel diblower dengan terlebih dahulu diberi cairan pembersih IPA , ponsel divakum dalam alat vakum dengan diberi cairan pembersih IPA lebih dulu, atau bisa juga digunakan butiran silika untuk menyerap air yang ada pada ponsel.Setelah ponsel dipastikan telah kering sungguh dari segala cairan, maka harulah kita boleh menggunakan power supply untuk mengetahui jenis kerusakan pada ponsel kita.Pada ponsel yang terkena air ataupun terendam air, biasanya terjadi kerusakan pada aksesoris ponselnya.Namun jika jarum ampere pada power supply naik ± 50 mili ampere saat tombol 'on' kita tekan, berarti jenis kerusakan terletak pada softwarenya ponsel. Kita lakukan program ulang (flash) pada ponsel sesuai dengan jenis dan versi ponsel anda saat ini atau kita bisa melakukan proses upgrade versi software ke versi software yang lebih tinggi dari versi ponsel anda sebelumnya.Nyalakan ponsel anda kembali, ponsel anda Insya Allah nyala kembali

Cara mengetahui kode warna Resistor

Semoga blog yang sangat sederhana ini dapat membantu khususnya yang sedang mendalami electronic,

dan ini penting meskipun ada alat untuk mengukur resistor

Bila kita lihat resistor paling atas pada gambar yang memiliki 4 pita warna, warna yang terdapat pada resistor yaitu :
Merah – Hijau – Orange – Emas
Warna ini bila disesuaikan dengan tabel yang ada di atas berarti :
2 – 5 – 3 – 5%
Dan ini artinya, angka pertama berarti 2, angka kedua adalah 5 sedangkan angka ketiga sebagai pengali adalah 3 yang berarti memiliki 3 angka 0 ( 000 ) Sehingga nilai resistor tersebut adalah :
25000 Ohm atau 25K Ohm dengan toleransi 5% yaitu
25000 x 5% = 1250 ohm atau 1.25K ohm
Hambatan tertinggi = Nilai resistor + nilai toleransi
Hambatan terendah = Nilai resistor – nilai toleransi
Berdasarkan rumus diatas berarti hambatan tertinggi adalah 26.25K ohm dan hambatan terendah adalah 23.75K ohm yang artinya resistor tersebut memiliki rentang hambatan dengan 26.25 – 23.75 K ohm tergantung suhu pada saat resistor tersebut bekerja.
Yang harus diingat adalah Cara pembacaan resistor diatas hanya berlaku untuk resistor dengan 4 pita warna sedangkan untuk pembacaan resistor 5 warna atau 6 warna ada sedikit modifikasi.
Yaitu Warna pertama, kedua dan ketiga menunjukkan angka nilai resistor sedangkan angka ke 4 menunjukkan faktor pengali. Bisa dilihat pada contoh gambar resistor yang kedua dengan tetap melihat nilai yang dicantumkan di gambar tabel kode warna resistor.
